Большинство из нас знают, что фантомное питание включают, когда подключен конденсаторный микрофон.
Почему именно к ним? Потому что в них встроен усилитель, и без питания он попросту не будет работать.
Провода от конденсатора к усилителю должны быть очень короткими, так как импеданс конденсатора очень высокий, и любые провода длиннее нескольких сантиметров сильно повлияют на звук и снизят его качество.
Бывают микрофоны, которые питаются от батареек, но батарейки могут потечь, испортить микрофон. Если это аккумуляторы, со временем они теряют емкость заряда. Когда такой микрофон выходит из строя во время записи, это расстраивает всех, кто в студии, испортит дубль и убьет вайб.
Так уж повелось, что в индустрии питание на все конденсаторные микрофоны подается напряжением 48 вольт, через XLR-кабели.
Как это работает:

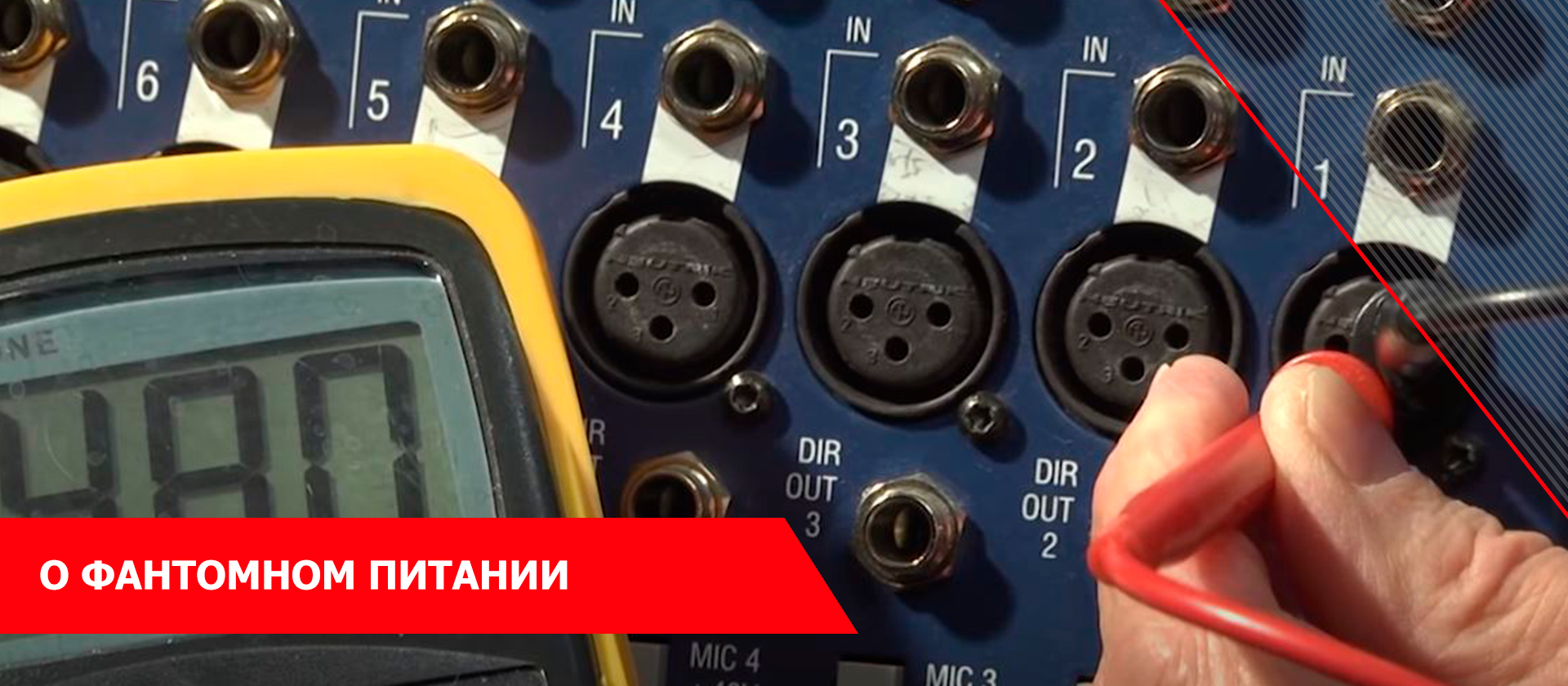

Давайте взглянем на разъем и замерим напряжение на коннекторах.
Под номером 1 - земля. Номер 2 – плюс. Номер 3 – минус.
Итак, замерим напряжение между землей и плюсом при выключенном фантомном питании. 0 вольт.
Теперь, замерим напряжение между землей и минусом. Тоже 0 вольт.
Если включить фантомное питание и замерить все еще раз, вот что мы получим:
Что же происходит между плюсом и минусом? Оказывается, ничего:
На сигнальной паре нет напряжения. Именно поэтому оно зовётся «фантомным». Если нет прямого соединения между сигнальной парой и землей, то фантомное питание пойдет туда, куда его направил инженер – запитать усилитель. Его как-то необходимо отвести, чтобы запитать усилитель, и это делается либо с помощью изолирующего трансформатора на старых конструкциях микрофонов
, либо с помощью конденсаторов
, которые блокируют постоянный ток (DC), от попадания не в ту часть микрофона.
Надеемся, что эта информация была полезна как опытным инженерам, так и новичкам!
Всем хорошего студийного дня!
